NSK精密軸承
Precision Bearings
NSK 7217CTYNDTHP5軸承
| 產品名稱： | 7217CTYNDTHP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-07-26 21:05:37 | 內徑 | 85 |
| 外徑 | 150 | 厚度 | 28 |
| C | B | ||
| SN | SN | ||
| rmin | 2 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【17：內徑：85 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DT：雙列串聯配對】【H：重預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7217CTYNDTHP5軸承代號說明
7
2
1
7
C
T
Y
N
D
T
H
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
17：內徑：85 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

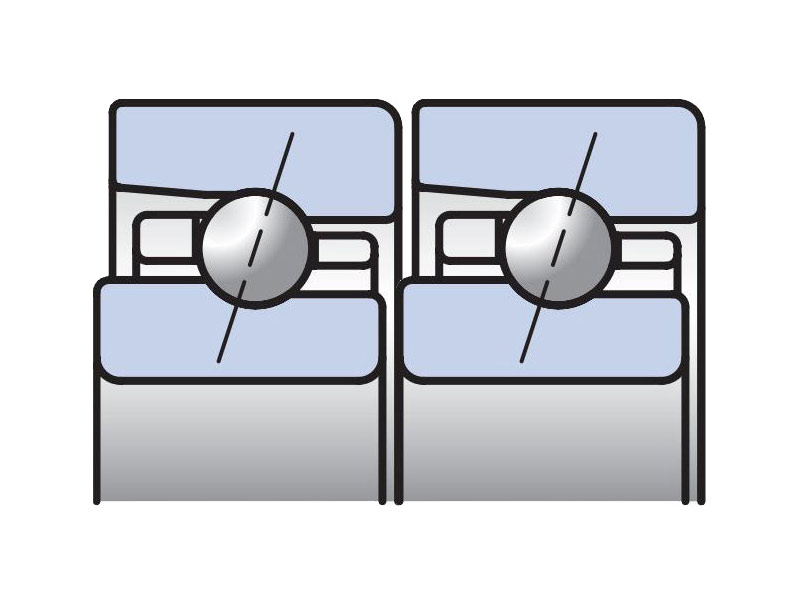

DT：雙列串聯配對

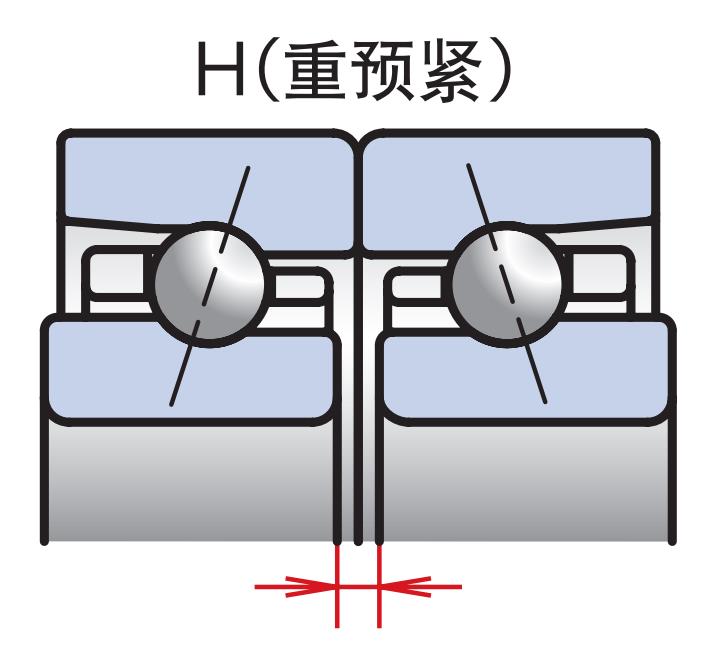

H：重預緊
P5：ISO 5級
NSK 7217CTYNDTHP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列串聯配對
重預緊- 基本尺寸
- d 85 mm 內徑
- D 150 mm 外徑
- B 28 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 2 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 226 kN 額定動載荷
- Cor 181 kN 額定靜載荷
- 極限軸向載荷
- 60.5 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.7 系數
- 有效載荷中心
- a 29.7 mm 作用點位置
- 極限轉速
- Grease 5390（安全轉速4042.5） /min 脂潤滑
- Oil 8195（安全轉速6146.25） /min 油潤滑
- 安裝相關尺寸
- da min 95 mm
- Da max 140 mm
- Db max 144 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- H 3358 N
- 軸向剛度
- H 250 N/μm
- 徑向剛度
- H 1125 N/μm
- 測量軸向游隙
- H -170 μm
- 質量
- 3.58 kg 參考
