NSK 7036CTYNDFFLP5軸承
| 產品名稱： | 7036CTYNDFFLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-10-16 21:01:32 | 內徑 | 180 |
| 外徑 | 280 | 厚度 | 46 |
| rmin | 2.1 | rmin | 1.1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【36：內徑：180 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DFF：四列 \ \ / / 配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7036CTYNDFFLP5軸承代號說明
7
0
3
6
C
T
Y
N
D
F
F
L
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
36：內徑：180 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

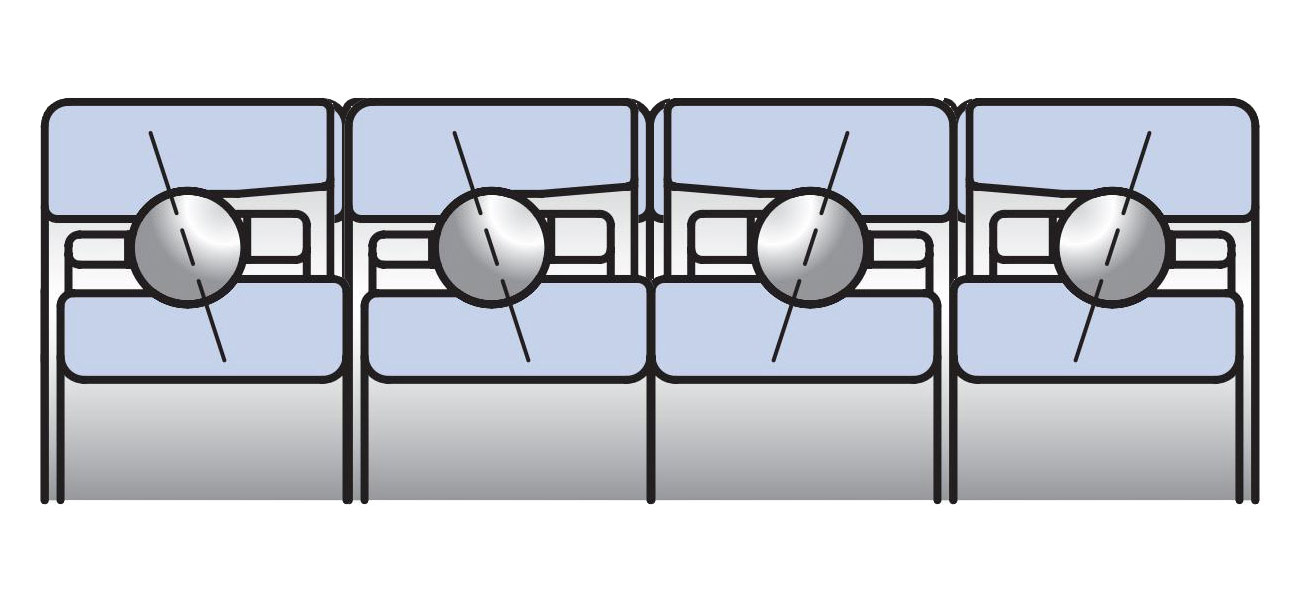

DFF：四列 \ \ / / 配對
L：輕預緊
P5：ISO 5級
NSK 7036CTYNDFFLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
四列 \ \ / / 配對
輕預緊- 基本尺寸
- d 180 mm 內徑
- D 280 mm 外徑
- B 46 mm 厚度
- rmin 2.1 mm
- r1 min 1.1 mm
- 基本額定載荷
- Cr 960 kN 額定動載荷
- Cor 1104 kN 額定靜載荷
- 極限軸向載荷
- 175 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 15.8 系數
- 有效載荷中心
- a 53.8 mm 作用點位置
- 極限轉速
- Grease 3450（安全轉速2587.5） /min 脂潤滑
- Oil 5400（安全轉速4050） /min 油潤滑
- 安裝相關尺寸
- da min 192 mm
- Da max 268 mm
- Db max 273 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 3760 N
- 軸向剛度
- L 478 N/μm
- 徑向剛度
- L 2868 N/μm
- 測量軸向游隙
- L -78 μm
- 質量
- 41.6 kg 參考
