NSK 35BNR20SSULP4軸承
| 產品名稱： | 35BNR20SSULP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-12-10 21:08:54 | 內徑 | 35 |
| 外徑 | 62 | 厚度 | 17 |
| BN | SN | ||
| SB | rB | 1 | |
前后綴及基本代號含義：【35：內徑：35 mm】【BNR：接觸角 18°】【20：20系列】【S：陶瓷球軸承】【SU：單列萬能配對】【L：輕預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 35BNR20SSULP4軸承代號說明
3
5
B
N
R
2
0
S
S
U
L
P
4
35：內徑：35 mm
BNR：接觸角 18°
20：20系列

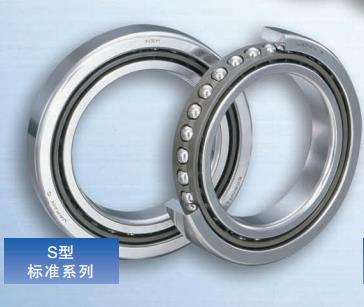

S：陶瓷球軸承
SU：單列萬能配對
L：輕預緊
P4：ISO 4級
NSK 35BNR20SSULP4軸承詳細參數
基本尺寸
安裝尺寸
接觸角 18°
陶瓷球軸承
單列萬能配對
輕預緊- 基本尺寸
- d 35 mm 內徑
- D 62 mm 外徑
- B 17 mm 厚度
- BN mm
- SN mm
- SB mm
- rmin 1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr 10.1 kN 額定動載荷
- Cor 7.1 kN 額定靜載荷
- 極限軸向載荷
- 10.2 kN 極限軸向載荷
- 接觸角
- 18 ° 接觸角
- 系數
- f0 10.6 系數
- 有效載荷中心
- a 16.3 mm 作用點位置
- 極限轉速
- Grease 28900 /min 脂潤滑
- Oil /min 油潤滑
- 安裝相關尺寸
- da min 41 mm
- Da max 56 mm
- Db max 57 mm
- ra max 1 mm
- rb max 0.5 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 110 N
- M 222 N
- H N
- 軸向剛度（DB、DF組合）
- EL 41 N/μm
- L 55 N/μm
- M 73 N/μm
- H N/μm
- 徑向剛度
- EL 41 N/μm
- L 55 N/μm
- M 73 N/μm
- H N/μm
- 測量軸向游隙
- L -10 μm
- 質量
- 0.197 kg 參考
